TRVVSP為柔性雙絞屏蔽拖鏈電纜，一般應用于數據傳輸信號要求較高的場合，是國內拖鏈電纜中較為常見的具有對絞結構并帶屏蔽的拖鏈電纜型號。

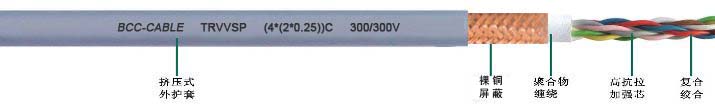

TRVVSP雙絞屏蔽拖鏈電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class5或Class6標準
• 絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 填充：多股麻繩填充（不同型號有所差別）；
• 內護套：高強度特種復合護套專用材料（不同型號有所差別）
• 屏蔽：芯線絞合成對，每對電纜鋁箔包覆，裸銅銅網編織總屏蔽，編織密度≥70%以上（不同型號有所差別）
• 外護套：高強度低粘性特種PVC復合材料
• 護套顏色：灰色（默認），黑色，橙色，綠色（可根據客戶要求定制其他顏色）

TRVVSP雙絞屏蔽拖鏈電纜技術參數：

工作電壓：Uo/U 300/300V或300/500V

測試電壓：3000V

彎曲半徑：固定安裝：5x電纜外徑；移動安裝：7.5x電纜外徑

使用溫度：固定安裝：–5° C to 70° C；移動安裝：–5° C to 70° C

TRVVSP雙絞屏蔽拖鏈電纜特性

• 用于拖鏈的特種PVC拖鏈電纜，是用于拖鏈的經濟型電纜。
• 采用雙絞屏蔽電纜結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高。
• 由于特殊的電纜結構，這種電纜zui大的特點就是具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油，用于連續往復運動下的移動使用。
• 對絞結構可有效防止相鄰線對間的串音，銅網編織屏蔽也可有效防止來自內部和外部的干擾，使數據傳輸更加安全可靠。

TRVVSP雙絞屏蔽拖鏈電纜應用領域

廣泛應用于數控機床，立車，玻璃機械，木工機械，機器人機械手，切割機，雕刻機，門窗機械等多種自動化機械設備。

TRVVSP雙絞屏蔽拖鏈電纜屬于雕刻機拖鏈電纜常見的型號。

• 問

  拖鏈電纜按耐彎曲次數命名合理嗎？

  答

  拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。
